≈ 5 мин чтения
Щелчки стартера без вращения коленвала часто связаны с падением напряжения ниже 12,2 В на аккумуляторе или плохими контактами в цепи. Для двигателей 6G7 номинальная мощность стартера равна 1,4 к Вт при напряжении 12 В, а максимальный ток на холостом ходу не превышает 90 А. Эти параметры помогают быстро сузить круг поиска неисправности.
Перед разборкой стоит измерить базовые показатели. Напряжение ниже 12,2 В указывает на разряженную батарею. При включённом зажигании оно должно быть не ниже 12,4 В или 12,5 В. Если показания ниже, аккумулятор требует зарядки или замены.
Проверка аккумуляторной батареи и основных контактов

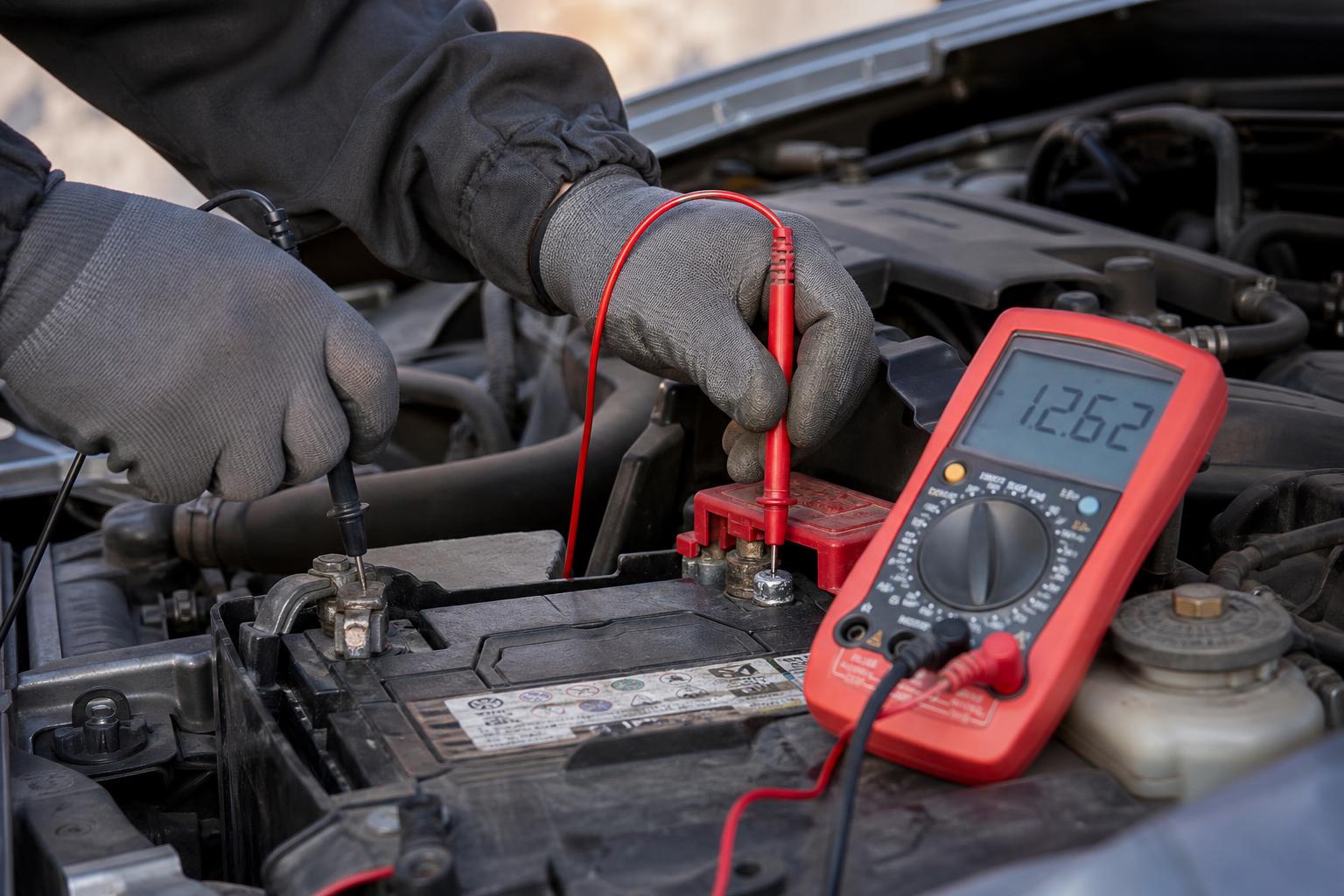

Начните диагностику с аккумулятора. Подключите мультиметр к клеммам и зафиксируйте значение. Если оно меньше 12,2 В, батарея разряжена и не выдаёт нужный пусковой ток. Для двигателей 4М4 максимальный ток на холостом ходу достигает 130 А, поэтому слабая батарея сразу проявится щелчками реле.
Напряжение на клеммах при включённом зажигании должно оставаться стабильным не ниже 12,4 В.
Далее проверьте провода от аккумулятора к стартеру. Сопротивление на каждом участке не должно превышать 1-2 Ом. Превышение этого значения указывает на окисление или повреждение жилы. Очистите клеммы и повторите измерение.
- Отсоедините минусовую клемму аккумулятора.
- Подключите мультиметр в режиме омметра к проводам стартера.
- Зафиксируйте сопротивление и сравните с пределом 1-2 Ом.
Если сопротивление в норме, но щелчки продолжаются, переходите к проверке реле стартера. Номинальный осевой зазор шестерни привода составляет 0,5–2,0 мм. Отклонение от этого диапазона приводит к заеданию и характерным щелчкам без вращения.
Проверка работы стартера на холостом ходу
После оценки батареи и проводки переходят к тестированию самого стартера. Подключают вольтметр параллельно клеммам устройства и пытаются запустить двигатель. Показание на приборе должно составлять 11 В. Отклонение ниже этой величины сигнализирует о проблемах внутри узла или в цепи питания.
Далее осматривают коллектор. Номинальный наружный диаметр равен 32 мм. Если измерение показывает меньше 31,4 мм, коллектор подлежит замене. Биение проверяют индикатором: номинальное значение 0,05 мм, предельное 0,1 мм. Превышение приводит к вибрации и щелчкам без вращения.
Выступание ламелей над изолятором в норме 0,5 мм, а предельное значение 0,2 мм.
При обнаружении отклонений коллектор шлифуют или меняют. Щётки также осматривают на износ. Если длина щёток меньше допустимой, их заменяют комплектом. Все измерения выполняют при отключённом аккумуляторе.
| Параметр | Номинал | Предельное значение |
|---|---|---|
| Наружный диаметр коллектора | 32 мм | 31,4 мм |
| Биение коллектора | 0,05 мм | 0,1 мм |
| Выступание ламелей | 0,5 мм | 0,2 мм |
| Напряжение на вольтметре | 11 В | менее 11 В |
После сборки повторно проверяют ток на холостом ходу. Для моделей с двигателем 4М4 он не должен превышать 130 А. Стабильные показания подтверждают исправность узла. Если щелчки сохраняются, проверяют реле включения.
Диагностика реле включения и цепи питания
После тестов на холостом ходу переходят к контролю реле. Измеряют напряжение на управляющей клемме при повороте ключа. Если значение падает, проверяют предохранители и проводку управления. Номинальная мощность устройства для моторов 6G7 равна 1,4 к Вт при 12 В. Для моторов 4М4 этот показатель составляет 2,2 к Вт при том же напряжении. Эти данные позволяют сравнить потребление с фактическими показаниями мультиметра.
Далее измеряют ток в цепи. Для моторов 6G7 максимальное значение на холостом ходу не превышает 90 А. Превышение указывает на замыкание обмоток или заклинивание механизма. Для моторов 4М4 предел равен 130 А. При отклонениях реле заменяют на новое с аналогичными характеристиками.
Сравнение номинальной мощности и реального тока помогает определить, исправно ли реле или требуется замена всего узла.
Проверку повторяют несколько раз с интервалом в 30 секунд, чтобы избежать перегрева. Если реле щёлкает, но ток не поступает на стартер, осматривают контакты на окисление. Очистка и протяжка соединений часто восстанавливают работу без покупки новых деталей.
- Отключить аккумулятор и снять реле.
- Проверить сопротивление управляющей обмотки.
- Установить реле обратно и повторить запуск.
- Зафиксировать показания тока и сравнить с пределами 90 А или 130 А.
При положительных результатах всех измерений проблема обычно кроется в износе щёток или подшипников. В этом случае узел снимают для дефектовки. Замена отдельных элементов обходится дешевле полной сборки.
Часто задаваемые вопросы
Какое напряжение фиксируют на вольтметре при проверке стартера на холостом ходу?
Прибор должен показывать 11 В. Если значение ниже, цепь питания или сам узел не обеспечивают нужный пусковой ток, и двигатель не проворачивается.
Какой максимальный ток допустим для двигателя 6G7 при проверке на холостом ходу?
Ток не должен превышать 90 А. Более высокие значения указывают на неисправность обмоток или механическое заедание, что требует разборки и ремонта.
Какая номинальная мощность стартера у моторов 6G7?
Мощность составляет 1,4 к Вт при напряжении 12 В. Это значение используют для сравнения с реальными замерами, чтобы понять, соответствует ли устройство паспортным данным.
Какая мощность и ток характерны для моторов 4М4?
Мощность равна Номинальная мощность при напряжении аккумулятора, а максимальный ток на холостом ходу достигает значительных величин. Эти параметры помогают точно определить, исправен ли стартер или требуется замена реле.
Заключение
Систематическая проверка начинается с аккумулятора и контактов, затем переходит к измерениям на холостом ходу и контролю реле. Такой порядок позволяет быстро выявить причину щелчков и избежать лишних затрат на замену исправных деталей. Регулярное использование мультиметра и сравнение показаний с паспортными значениями помогает поддерживать надёжный пуск двигателя в любых условиях.
Перед каждым запуском проверяйте напряжение на клеммах, контролируйте ток в цепи и осматривайте коллектор на износ. При отклонениях от нормы сразу заменяйте реле или щётки, чтобы не доводить ситуацию до полного отказа.
Начните диагностику прямо сейчас — это сэкономит время и деньги, а исправный стартер обеспечит уверенный запуск в любую погоду.
