Генератор на Pajero четвёртого поколения обычно служит 120–150 тыс. км, а при частых поездках по бездорожью ресурс падает до 60–80 тыс. км. При выходе из строя напряжение в бортовой сети может опуститься до 10,5–11,0 В, из-за чего начинаются проблемы с запуском и работой электроники. Владельцы часто сталкиваются с отказами именно после 120 тыс. км пробега, когда изнашиваются щётки, подшипники и регулятор напряжения.
Проверка предохранителей и напряжения аккумулятора

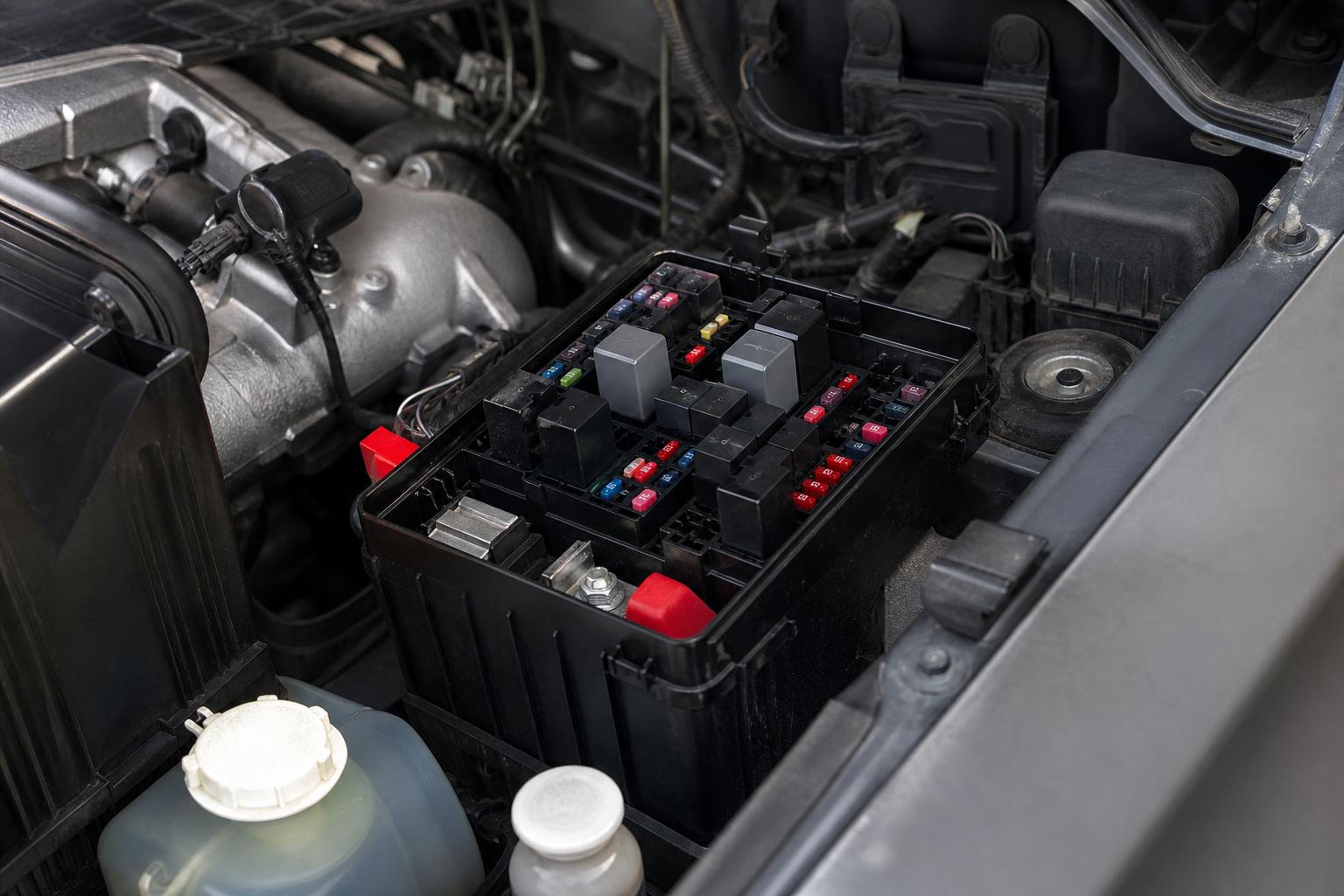

Начните диагностику с визуального осмотра монтажного блока в моторном отсеке. Там расположены основные плавкие вставки и предохранители, отвечающие за генератор, бензонасос и прикуриватель. Номинал плавкой вставки (fusible link) генератора составляет 140 А, а предохранитель бензонасоса рассчитан на 20 А. Предохранитель прикуривателя имеет номинал 15 А. При перегорании любой из этих деталей система теряет питание, и двигатель может не запуститься.
Для проверки аккумулятора используйте мультиметр. Если напряжение на клеммах ниже 12,5 В, батарея разряжена или требует замены. При работающем двигателе измерьте напряжение на клеммах: показатель ниже 13,8 В указывает на неисправность генератора или цепи зарядки. Клеммы аккумулятора затягивают моментом 10–12 Нм для болтов крепления аккумулятора, чтобы избежать окисления контактов.
Дополнительно проверьте плавкую вставку №1 генератора, номинал которой равен 60 А. Если она перегорела, зарядка не будет поступать в сеть даже при исправном генераторе. Осмотрите контакты на наличие окислов и механических повреждений. При обнаружении проблем замените вставку на новую с точно таким же номиналом.
Напряжение ниже 13,8 В при работающем двигателе почти всегда говорит о неисправности системы зарядки.
Стоимость диагностики электрооборудования в специализированных сервисах составляет от 1500 до 2000 руб. Самостоятельная проверка предохранителей и напряжения занимает минимум времени и не требует сложного оборудования. Если после замены вставок проблема сохраняется, переходите к проверке генератора и стартера.
Проверка стартера и клапанов привода
При диагностике стартера обращают внимание на состояние коллектора якоря. Радиальное биение не должно превышать 0,05 мм (опытное допустимое значение), иначе возникают вибрации и искрение щёток. Для измерения используют индикатор часового типа, закрепляя его на корпусе и проворачивая якорь вручную. Если значение выходит за пределы, якорь подлежит проточке или замене.
В системе Super Select проверяют переключающие клапаны привода полуоси. Каждый из двух параллельно соединённых элементов имеет сопротивление около 40 Ом. Измерение проводят мультиметром в режиме омметра при отключённом разъёме. Отклонение от нормы указывает на обрыв или короткое замыкание обмотки.
Клапан управления давлением топлива SCV затягивают болтами с моментом 7–11 Нм. Превышение этого значения приводит к деформации корпуса, а недостаточная затяжка вызывает утечки и перебои в подаче топлива. Работу выполняют динамометрическим ключом, контролируя усилие на каждом болте.
| Компонент | Параметр | Значение |
|---|---|---|
| Коллектор якоря стартера | Радиальное биение | 0,05 мм |
| Клапаны привода полуоси | Сопротивление | 40 Ом |
| Клапан SCV | Момент затяжки | 7–11 Нм |
| Предохранитель генератора | Номинал | 140 А |
| Плавкая вставка генератора | Номинал | 60 А |
Перед измерениями отключают клеммы аккумулятора, чтобы избежать коротких замыканий. Контакты очищают от окислов мелкозернистой наждачной бумагой. После сборки проверяют работу всех потребителей на холостом ходу и под нагрузкой.
- Подготовьте мультиметр и индикатор часового типа.
- Снимите защитные кожухи для доступа к узлам.
- Запишите показания и сравните с паспортными данными.
Точное соблюдение моментов затяжки и допусков биения предотвращает повторные отказы в течение следующего пробега.
Если сопротивление клапанов отличается более чем на 5 Ом от номинала, заменяют весь блок привода. Стартер при биении свыше 0,05 мм ремонтируют в условиях мастерской с токарным оборудованием. Такие проверки позволяют выявить скрытые неисправности до полного выхода системы из строя.
Проверка монтажного блока B в моторном отсеке
Монтажный блок B содержит несколько ключевых предохранителей, отвечающих за работу генератора и связанных цепей. В позиции 1 установлен элемент на 140 А, в позиции 29 — на 30 А, а в позиции 30 — на 60 А. Эти номиналы различаются по назначению и требуют отдельной проверки при подозрении на потерю питания.
Для доступа к блоку снимают крышку, расположенную в моторном отсеке. Визуальный осмотр позволяет выявить потемнения, оплавления или механические повреждения корпуса. Если элемент выглядит целым, его всё равно проверяют тестером на целостность цепи. Замену проводят только на предохранители с идентичными номиналами, чтобы сохранить защиту проводки.
После замены запускают двигатель и измеряют напряжение на клеммах аккумулятора. Это помогает понять, восстановилась ли зарядка. Если показания остаются низкими, проверяют проводку между блоком и генератором на обрывы или окислы. Контакты очищают и при необходимости подтягивают.
Работу с блоком выполняют при отключённой минусовой клемме аккумулятора. Это предотвращает случайные короткие замыкания во время манипуляций. После завершения проверок все разъёмы возвращают на место и фиксируют крышку.
Правильная последовательность проверок в блоке B позволяет быстро локализовать проблему без лишних разборок.
- Отключите аккумулятор перед началом работ.
- Осмотрите каждый элемент на наличие повреждений.
- Протестируйте цепь после замены.
- Запишите результаты измерений для сравнения.
Если после замены элементов напряжение не восстанавливается, переходят к проверке генератора и его регулятора. Такой подход экономит время и снижает риск повреждения других узлов.
Часто задаваемые вопросы
Какой номинал имеет предохранитель генератора?
Предохранитель генератора рассчитан на 140 А. Его размещают в монтажном блоке моторного отсека. При перегорании зарядка аккумулятора прекращается, и двигатель может не запуститься. Замену выполняют на аналогичный элемент с тем же номиналом.
Что показывает напряжение ниже 13,8 В при работающем двигателе?
Такое значение указывает на неисправность генератора или цепи зарядки. Измерение проводят мультиметром на клеммах аккумулятора. Если показатель остаётся низким, проверяют предохранители и соединения.
Какой момент затяжки у клемм аккумулятора?
Клеммы затягивают с усилием 4–6 Нм. Это предотвращает окисление контактов и обеспечивает надёжный токопровод. Используют динамометрический ключ для точности.
Какое сопротивление у клапанов привода полуоси?
Каждый из двух параллельно соединённых клапанов имеет сопротивление около 40 Ом. Измерение выполняют мультиметром при отключённом разъёме. Отклонение от нормы говорит об обрыве или коротком замыкании.
Заключение
Проверка предохранителей, напряжения на клеммах, стартера, клапанов и монтажного блока позволяет быстро найти причину сбоев в электросистеме. Точное соблюдение моментов затяжки и измерений помогает избежать повторных поломок и продлить срок службы узлов. Такие действия снижают риск внезапных отказов во время поездок.
Применяйте мультиметр и динамометрический ключ при каждой диагностике, а при сомнениях обращайтесь в сервис. Это сохранит надёжность автомобиля на долгие годы.
Начните осмотр прямо сейчас и поддерживайте технику в исправном состоянии без лишних затрат.
