При появлении кодов неисправностей на панели приборов Pajero 4 важно быстро понять, какой датчик вышел из строя и как вернуть двигатель к нормальной работе. Код P0107 фиксируется, когда напряжение сигнала от датчика абсолютного давления во впускном коллекторе опускается ниже 0,25 В, хотя в обычных условиях оно лежит в диапазоне от 1 В до 4,5 В. Питание самого датчика от блока управления составляет 5 В, поэтому при проверке перемычкой на диагностическом приборе должно появляться от 4,5 В до 5 В. Код 35 означает ‘Engine system fault’ – ошибка системы двигателя, связанная с данными CAN‑шины, передаваемыми в ECU.
Что показывают коды и почему они возникают
Ошибка P0107 возникает при обрыве или сильном падении сигнала от MAP-сенсора. Вакуумная трубка, идущая к датчику, может треснуть или засориться, из-за чего давление во впускном коллекторе считывается неверно. При этом блок управления получает заниженное значение и переводит двигатель в аварийный режим. Стоимость оригинального датчика давления во впускном коллекторе для Pajero 4 ранее составляла около 4500 руб. при заказе через интернет-магазин, а диагностика топливной системы в сервисе сегодня обходится от 2000 руб.
Код 35 чаще всего появляется из-за неисправности датчика скорости колеса или нарушений в цепи ABS/SRS. В отдельных случаях он фиксирует проблемы с датчиком переднего редуктора или работой пневмоклапанов раздаточной коробки. Самостоятельная замена вакуумной трубки на MAP-сенсоре обходилась владельцам примерно в 60 руб., а устранение неисправности, связанной с раздаткой и датчиком редуктора, — около 2700 руб.
Для точной диагностики сначала проверяют питание датчика MAP — оно должно быть 5 В.
Чтобы сбросить ошибки, достаточно отключить клемму аккумулятора на 30–50 секунд, этот метод работает в большинстве случаев, но лучше использовать диагностический сканер или уточнить в руководстве по эксплуатации. За это время разряжаются конденсаторы в блоке управления и коды стираются. После подключения нужно проехать несколько километров, чтобы ЭБУ заново считал показания датчиков и подтвердил отсутствие неисправности.
- Проверить разъём датчика MAP на окисление и плотность посадки.
- Измерить напряжение на сигнальном проводе при включённом зажигании.
- Осмотреть вакуумную трубку на трещины и перегибы.
Если после сброса коды возвращаются, проблема лежит глубже: обрыв проводки, неисправный датчик скорости или сбой в блоке ABS. В таких случаях рекомендуется начать с визуального осмотра жгутов и разъёмов, а затем переходить к измерениям мультиметром.
Проверка электрических цепей и разъёмов

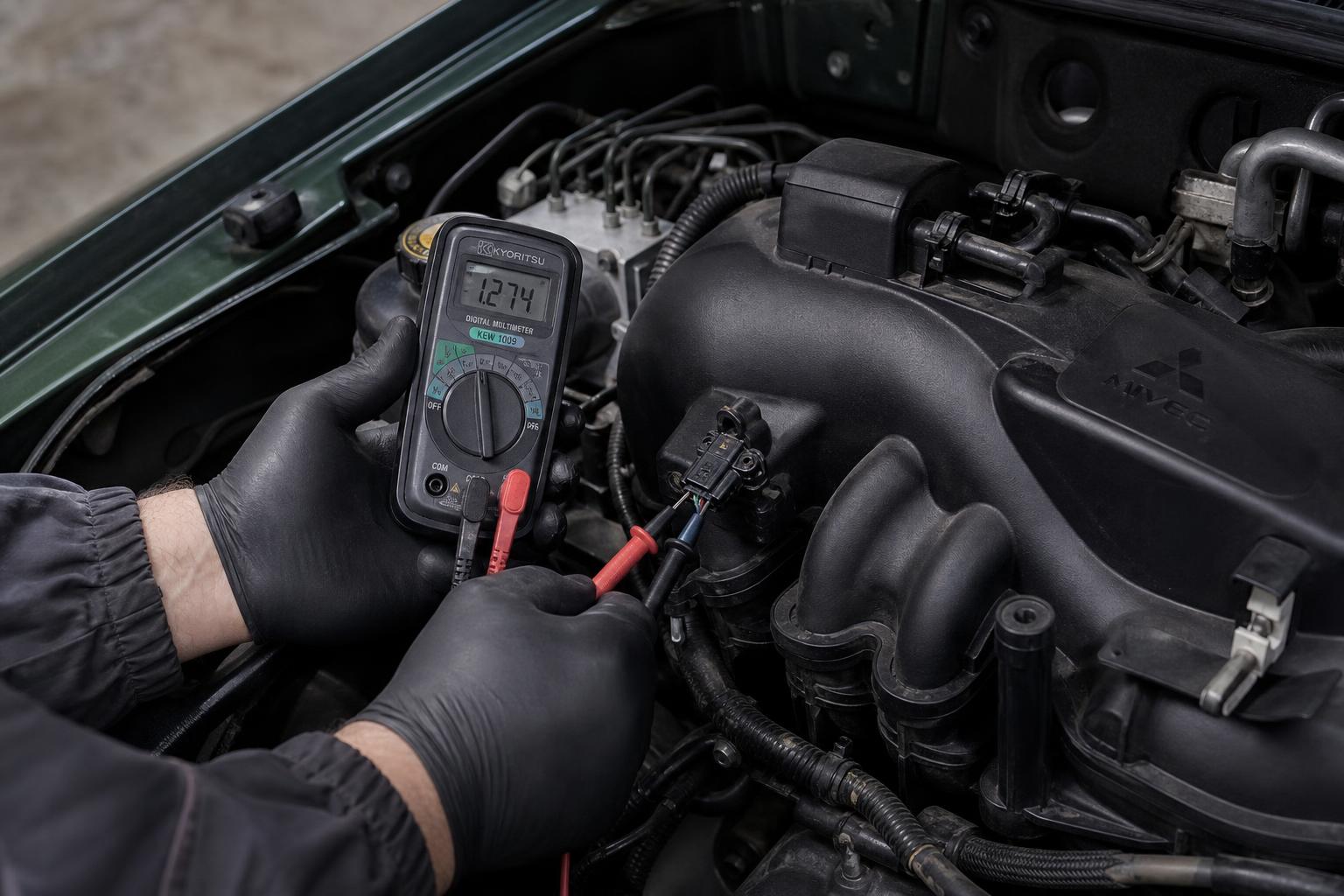

После базовой диагностики переходят к детальной проверке проводки между блоком управления и датчиками. Мультиметр в режиме измерения постоянного напряжения подключают к сигнальному проводу, при этом зажигание должно быть включено, а двигатель не запущен. Нормальное питание цепи составляет 5 В, а при обрыве или плохом контакте показания падают ниже 0,25 В. Если значение находится в пределах от 1 В до 4,5 В, датчик считается исправным, но требуется дополнительная проверка вакуумной линии.
Разъёмы осматривают на наличие окислов и механических повреждений. Контакты очищают специальным средством или мелкозернистой наждачной бумагой, после чего наносят защитную смазку. Проводку проверяют на целостность путём прозвонки каждого участка от разъёма до блока управления. При обнаружении повреждённого участка заменяют весь жгут или отдельный провод сечением не менее минимально допустимого мм².
| Этап проверки | Ожидаемое значение | Действие при отклонении |
|---|---|---|
| Питание датчика MAP | 5 В | Проверить предохранитель и реле |
| Сигнальный провод | 1–4,5 В | Заменить датчик или провод |
| Минимальный порог | 0,25 В | Устранить обрыв цепи |
| Проверка перемычкой | 4,5–5 В | Ремонт разъёма |
Для кода 35 аналогичным образом проверяют цепь датчика скорости колеса. Сопротивление датчика обычно лежит в диапазоне от 1 к Ом до 2 к Ом при комнатной температуре. При отклонении от этих значений элемент подлежит замене. Проводка к датчикам ABS также прозванивается на предмет короткого замыкания на массу или обрыва.
После устранения неисправностей выполняют повторный сброс кодов и тестовую поездку. Если ошибки не возвращаются, ремонт считается завершённым. В противном случае проверяют работу блока управления двигателем или блок ABS на наличие внутренних сбоев.
Правильная последовательность измерений позволяет быстро локализовать место неисправности без лишних затрат.
При самостоятельной работе важно соблюдать полярность подключения мультиметра и не замыкать контакты случайно. Все измерения проводят на остывшем двигателе, чтобы избежать случайных ожогов или повреждения электроники. Если нет уверенности в собственных навыках, лучше обратиться в сервис, где есть специализированное диагностическое оборудование.
Замена компонентов и проверка после ремонта
При выявлении отклонений ниже порога 0,25 В на сигнальном проводе датчик абсолютного давления подлежит замене. Новый элемент устанавливают на штатное место, предварительно убедившись, что разъём чистый и контакт плотный. После монтажа проверяют питание цепи, которое должно составлять 5 В при включённом зажигании. Если показания остаются в пределах от 1 В до 4,5 В, система возвращается к штатной работе.
Для кода 35 замена датчика скорости колеса выполняется аналогично. Элемент крепится болтами с моментом затяжки, указанным в руководстве по эксплуатации автомобиля. После установки проводят повторную прозвонку цепи и измерение сопротивления. При успешном результате ошибки стирают отключением клеммы аккумулятора на 30–50 секунд.
Завершающий этап включает тестовую поездку продолжительностью не менее 10 км. В процессе движения контролируют отсутствие повторного появления кодов на приборной панели. Если неисправности устранены, владелец может эксплуатировать автомобиль в обычном режиме без дополнительных ограничений.
- Подготовить новый датчик и уплотнительные элементы.
- Отсоединить аккумулятор перед началом работ.
- Проверить все соединения после сборки.
При самостоятельной замене важно соблюдать последовательность действий, чтобы избежать повреждения проводки или разъёмов. Если после установки коды возвращаются, рекомендуется провести дополнительную диагностику блока управления.
Часто задаваемые вопросы
Какое напряжение считается нормой для сигнального провода датчика?
Нормальное значение находится в диапазоне от 1 В до 4,5 В в зависимости от нагрузки двигателя. При падении ниже 0,25 В блок управления фиксирует ошибку и переводит систему в аварийный режим. Питание самого датчика при этом должно оставаться на уровне 5 В.
Сколько времени требуется для сброса кодов неисправностей?
Достаточно отключить клемму аккумулятора на 30–50 секунд. За это время разряжаются ёмкости в блоке управления, и коды стираются. После подключения рекомендуется выполнить тестовую поездку для подтверждения результата.
Что делать, если после замены датчика ошибка сохраняется?
Необходимо повторно измерить напряжение на разъёме. Если значение остаётся ниже 0,25 В, проверяют целостность проводки и качество контактов. В отдельных случаях требуется замена жгута или обращение в сервис для диагностики блока управления.
Как проверить датчик скорости при коде 35?
Измеряют сопротивление элемента, которое должно находиться в пределах от 1 к Ом до 2 к Ом при комнатной температуре. При отклонении от этих значений датчик заменяют. Дополнительно прозванивают цепь к блоку ABS на предмет обрыва или короткого замыкания.
Заключение
Проверка питания на 5 В и сигнала в пределах от 1 В до 4,5 В позволяет быстро найти причину ошибок P0107 и 35, а замена датчиков с последующим сбросом клеммой аккумулятора на 30–50 секунд возвращает систему в норму. После ремонта обязательна тестовая поездка для подтверждения результата. Начните диагностику своего автомобиля уже сегодня, чтобы избежать лишних трат и вернуть технику к стабильной работе.
